干式單片電磁離合器標準尺寸規格

下面有小編給大家介紹一下干式單片電磁離合器標準尺寸規格。僅供參考~！

干式單片電磁離合器主要有磁軛、轉子、銜鐵、彈簧片、法蘭等組成。磁軛線圈通電產生磁場吸合 銜鐵產生摩擦扭矩使從動部分結合或分離，用特殊成型彈簧片復位。該產品產品結構簡單連接分離延遲時間短，制動力矩大。適用于機械傳動系統中需要離合或定位要求的場合。如精密機床。印刷機械、包裝機械、實驗設備及辦公機械等傳動系 統中的離合及定位。

一、使用條件



本系列制動器在下列條件下能可靠的工作

1、在干式條件下工作；

2、周圍介質中，無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；

3、工作環境溫度-40~+150℃，摩擦片及銜鐵表面不得有油污，必須保持清潔；

4、絕緣等級為B級，防護等級為IP23，電壓波動范圍不超過+5%和-15%；

5、工作氣隙不得超過最大工作氣隙，制動器主、從動側需固定，不允許有軸向竄動；

6、安裝方式：軸向水平安裝，軸向垂直安裝，安裝制動器必須保證同軸不大于0.1mm；

7、工作方式：間歇式工作，連續式工作。

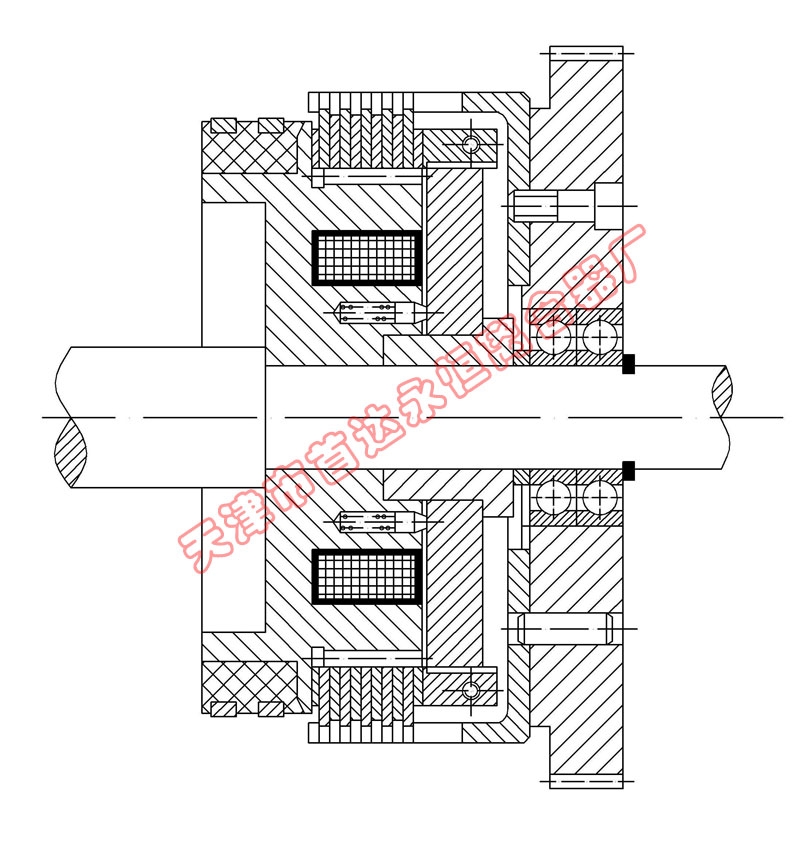

二、產品尺寸圖形參數
